數顯表調節流量比plc好調
2021-12-10

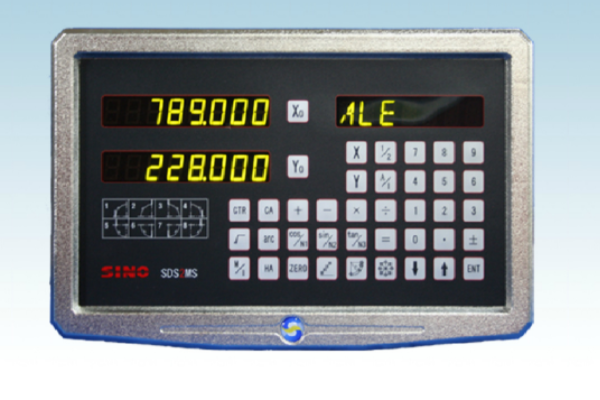

數字顯示表調整流量比plc好。
PLC建立串口通訊是一種較為普遍的應用，昌暉儀表介紹了數顯表與PLC串口通訊調試的步驟和方法。
串口通訊是通過連接少量電纜的方式實現數據傳輸。儀表師做數顯表與PLC串口通訊的調試一般需要這三個步驟：一是確認上位機(PLC)通訊；二是確認數顯表的通訊；三是PLC與數顯表的通訊聯調。
調試工具
①硬件：USB-RS232串口電纜(如果計算機自帶串口就不需要USB-RS232電纜).PLC和筆記本電腦。
②軟件：串口調試程序。
計算機和PLC的串口通訊調試程序。
STEP1正確設置數顯表通訊參數。
在串口通訊前將數顯表接上電源，配置數顯表通訊參數(數顯表與PLC的通訊參數要設定一致)，數顯表需要設定一個設備地址(又稱站號).波特率。裝置地址.波特率.數據位.校驗位.停止位這幾個參數是通訊的基本參數，可從數顯表說明書中獲得。文章以一個品牌數顯表為例，具有RS232通信接口，9600波特率，8個數據位，無效驗，1停止位。
STEP2確認計算機.串口通訊正常。
①計算機安裝串口調試助手；
②為USB-RS232電纜提供的DB9插頭2#插針和3#插頭短接(DB9插頭的短接為DB9插頭短接，以便將從串口發送的數據返回，并通過接收到的數據檢查串口是否正確)
